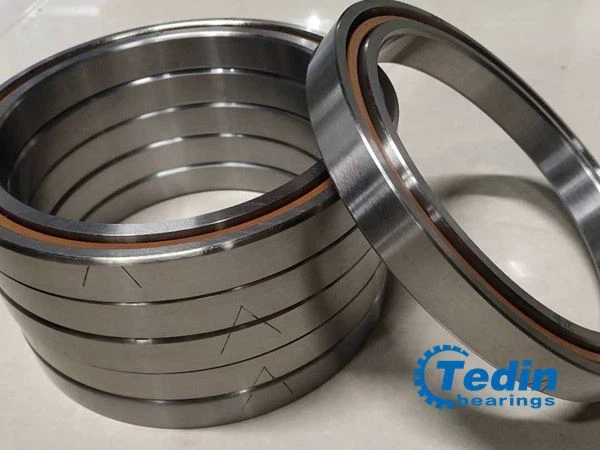

שיטת ההתקנה שלמיסב כדור מגע זוויתיהיא התקנה גב אל גב. ההתקנה מה שנקרא גב אל גב היא שהצדדים העבים יותר של שני מיסבי כדור מגע זוויתיים צמודים זה לזה, ושני הצדדים הדקים יותר נקראים התקנה פנים אל פנים. הביצועים של מיסבי כדור מגע זוויתיים בגב-אל-גב וזוג תואם פנים אל פנים שונים. תן ל-&להציג את מיסבי כדור המגע הזוויתיים המשמשים אותך בתצורת גב אל גב.
1, יתרון של שימוש גב אל גבמיסבי כדור מגע זוויתיים
1. מתרשים שיטת ההתקנה של מיסב כדור מגע זוויתי, ניתן לראות כי קו העומס של מיסוג הזוג אחורי לאחור מופרד מציר הנושא, ומרכז העומס נמצא מחוץ לקו המרכז של הנושא במהלך גב אל -התקנה אחורית. כאשר הפיר מחומם ומורחב, מרווח המסבים יגדל והמסב לא יתקע וייפגע.
2. מיסבים גב אל גב מספקים תצורת מיסבים קשיחה יחסית ויכולים לעמוד ברגעי התהפכות. הוא יכול לשאת את העומס הציר הפועל בשני כיוונים, אך העומס לכל כיוון יכול לשאת רק נושאת אחת.
3. להתקנה גב אל גב, כוח הרכיב של הנושא הימני הוא הימני העליון, וכוח הרכיב של המסב השמאלי הוא השמאלי העליון. בדרך זו ניתן לפרק את שני המיסבים כדי להתנגד לכוח הציר לשני כיוונים מבלי לזוז.
4. ההתקנה גב אל גב יכולה לשאת את כוח המרכיב הרדיאלי כפול, נקודת החיתוך של שני המרכיבים קרובה יחסית, הדרישה להפרעה בפיר נמוכה יחסית, ולא קל להדגיש ולעוות את הפיר.
2, שיטת התקנה גב אל גב של מיסב כדור מגע זוויתי
1. ניקוי לפני ההתקנה
לפני ההתקנה, יש לנקות את המסב עם בנזין או נפט, ולהשתמש בו לאחר הייבוש, ולוודא שימון טוב. באופן כללי, ניתן להשתמש בשימון גריז או סיכה לשמן לנשיאה. בעת שימוש בשימון גריז, יש לבחור את הגריז ללא טומאה, אנטי חמצון, אנטי חלודה ולחץ קיצוני. כמות המילוי של השומן צריכה להיות 30% ~ 60% מנפח תיבת הנושא והנושא, מה שלא אמור להיות יותר מדי. המיסב בעל מבנה האיטום ומיסב פיר המשאבה התמלא בשומן, שניתן להשתמש בו ישירות על ידי משתמשים ולא ניתן לנקות אותו שוב.
2. לחץ תוך כדי ההתקנה
יש להפעיל לחץ שווה על היקף פני הקצה של הטבעת כדי ללחוץ פנימה את הטבעת. אסור לדפוק ישירות את פני הקצה של מיסב הכדור בפטיש כדי להימנע מפגיעה במיסב.
① ההפרעה קטנה
במקרה של הפרעה קטנה, ניתן ללחוץ על קצה קצה טבעת הנושא באמצעות שרוול בטמפרטורה רגילה, ולדפוק את השרוול בפטיש, וללחוץ את הטבעת באופן שווה דרך השרוול. במקרה של התקנה המונית, ניתן להשתמש במכבש הידראולי. בעת לחיצה פנימה, ודא שפני קצה הטבעת החיצונית ופני קצה כתף מעטפת, פנים קצה הטבעת הפנימית ופני קצה כתף הפיר נלחצים בחוזקה, ואין פער.
② ההפרעה גדולה
כאשר ההפרעה גדולה, ניתן להשתמש בהתקנת חימום אמבט שמן או חימום משרן זוויתי. טווח טמפרטורות החימום הוא 80 ℃ - 100 ℃, ואינו יכול לעלות על 120 ℃. במקביל, יש להשתמש באגוזים או בשיטות מתאימות אחרות לחיזוק המסב, על מנת למנוע את הפער בין הטבעת לכתף עקב ההתכווצות בכיוון הרוחב לאחר צינת המיסב.
3. התאמת אישור
יש להתאים את המרווח של מיסב כדור המגע הזוויתי לאחר ההתקנה, ולקבוע את ערך המרווח בהתאם לתנאי עבודה שונים ולגודל התאמת ההפרעות. במידת הצורך, יש לקבוע זאת על ידי בדיקה.
גב אל גבמיסבי כדור מגע זוויתייםמשמשים בדרך כלל במקומות בהם נישא הכוח הצירי ובו נדרשת מהירות ודיוק גבוהים. תדין מייצרת סוגים שונים של מיסבי כדור מגע זוויתיים. ניתן להתאים אישית מסבי כדור מגע זווית לא סטנדרטיים בהתאם לדרישות הלקוח. בשיתוף פעולה של יצרני פלדה מפורסמים, השימוש בפלדה נושאת באיכות גבוהה יכול להאריך מאוד את חיי השירות של המסבים. אתם מוזמנים להשאיר הודעה או להתקשר לפרטים.
