מדריך בחירת מיסבים

הסוגים, המבנים והגדלים של מיסבים מתגלגלים הם מגוונים. על מנת להפוך את המכשיר מכני לשחק את הביצועים הצפויים, חשוב מאוד לבחור את המסב המתאים ביותר.

כדי לבחור מסב, יש לנתח גורמים רבים. הרצף הכללי הוא כדלקמן:

(1) להבין את תנאי ההפעלה של התקנים ומסבים מכניים וכו '.

(2) דרישות ברורות עבור מסבים

(3) בחר את סוג המסב

(4) בחר את תצורת המסב

(5) בחר גודל מיסב

(6) בחר מפרטי מיסב

(7) שיטת ההתקנה של המסב שנבחר

מיקום המסב, תנאי התפעול והתנאים הסביבתיים הם התנאים המוקדמים לבחירת מסב מתאים. לשם כך, יש צורך להשיג את הנתונים והמידע הבאים:

(1) פונקציה ומבנה של המכשיר המכני

(2) היכן להשתמש במסב

(3) עומס מיסבים (גודל, כיוון)

(4) מהירות סיבוב

(5) רטט והלם

(6) טמפרטורת מיסב (טמפרטורת הסביבה, עליית טמפרטורה)

(7) אווירה סביבתית (קורוזיבית, נקייה, סיכה)

כיצד לבחור את סוג המסב עבור המחשב שלך?

בעת בחירת סוג נושא, חשוב להבין באופן מלא את תנאי הפעולה של המסב. הטבלה הבאה מפרטת את פריטי הניתוח העיקריים:

פריטי ניתוח		שיטת בחירה
1)שטח התקנה של מיסב	מסבים שניתן לאכלס בשטח ההתקנה של המסב.	מכיוון שהפיר מתוכנן בדגש על קשיחותו ועוצמתו של הפיר, קוטר הפיר הוא הקוטר הפנימי של המסב, שנקבע בדרך כלל תחילה. עם זאת, מסבי מתגלגל יש מגוון של סדרות גודל וסוגים, שממנו עלינו לבחור את סוג המסב המתאים ביותר.
2) טען	יש לקחת בחשבון את הגורמים הבאים: גודל העומס; עומס מוקדי, עומס צירי; מכיוון אחד או דו-כיווני; מידת הרטט או ההלם.	באופן כללי,קיבולת טעינה מוקדיתמסבים בקוטר פנימי זהה גדל בסדר הבא: מיסבים כדוריים עמוקים מיסבים זוויתיים של כדור מגע מיסבים גליליים מסבי גלילה מחודדים מסבי רולר כדוריים
3) מהירות סיבוב	מהירות המגבלה של המסב לא נלקחת רק מסוג המסב, אלא גם מוגבלת לגודל המסב, סוג הכלוב, דרגת הדיוק, מצב העומס ושיטת הסיכה וכו '. לכן, יש לקחת בחשבון גורמים אלה בעת הבחירה.	המסבים הבאים משמשים בעיקר עבורסיבוב במהירות גבוהה: מיסבים כדוריים עמוקים, מיסבים זוויתיים של כדור מגע, מיסבים גליליים
4) דיוק סיבוב	עבורצירי כלי מכונההדורשים דיוק גבוה של ריצה, כמו גם מכונות הדורשות מהירויות גבוהות כגון מגדש טורבו, מיסבים בעלי דיוק גבוה בדרגה 5, כיתה 4 ודרגה 2 יש להשתמש.	המסבים הבאים משמשים בדרך כלל ביישומים ברמת דיוק גבוהה: מיסבים כדוריים עמוקים, מיסבים זוויתיים של כדור מגע, מיסבים גליליים
5) קשיחות	כאשר המסב נמצא תחת עומס, חלק המגע בין האלמנטים המתגלגלים למסלול המרוצים יהיה מעוות באופן אלסטי."קשיחות גבוהה"משמעות הדבר היא שכמות העיוות של עיוות אלסטי זה היא קטנה.	בחלקים כגון הפיר הראשי של כלי המכונה ואת הילוך ההפחתה הסופי של המכונית, תוך הגדלת קשיחות הפיר, יש לשפר גם את קשיחות המסב. מסבים רולר הם פחות מעוותים תחת עומס מאשר מיסבים כדוריים. טען מראש את המסב (סיווג שלילי)יכול להגביר את הנוקשות. שיטה זו מתאימהמיסבים זוויתיים של כדור מגעומסבי גלילה מחודדים.
6) נטייה יחסית של הטבעת הפנימית והטבעת החיצונית	אם ההטיה היחסית בין הטבעת הפנימית לטבעת החיצונית גדולה מדי, המסב יינזק עקב עומס פנימי. לכן, עלינו לבחור סוג נושא שיכול לעמוד בהטיה זו.	זווית ההטיה המותרת (או זווית היישור העצמי) גדלה בסדר הבא: מיסבים גליליים, מסבי גלילה מחודדים, מיסבים זוויתיים של כדור מגע, מסבי רולר כדורי (כדור)
7) הרכבה ופירוק	תדירות ושיטת הרכבה ופירוק לבדיקה סדירה	כאשר הרכבה ופירוק הם תכופים, זה יותר נוח לשימושמיסבים גלילייםעם טבעות פנימיות וחיצוניות נפרדות, מיסבים רולר מחט, ומסבי גלילה מחודדים. מחודד נשא מיסב כדור כדורי ומסבי רולר כדורייםניתן להרכיב ולפרק בקלות באמצעות מהדקים או שרוולי משיכה.

כיצד לבחור את תצורת המסב הנכונה עבור המחשב שלך?

סוג המכונות שונה, תנאי השירות של המסבים יהיו שונים, וגם דרישות הביצועים שונות. באופן כללי, ישנם יותר משני מסבים שישמשו על פיר.

על מנת להקל על מיקום צירי, רוב המסבים משמשים כמסבים קבועים, והשאר משמשים כמסבי קצה צף. הטבלה הבאה מפרטת את הבחירה במבנה מסבים של קצה קבוע וסוף צף.

ניתוח		סוג מיסב ישים
מיסב קצה קבוע	מסבים המשמשים למיקום צירי ותיקון: בחר מסבים שיכולים לשאת עומסים רדיאליים וקסימיים בו-זמנית. על מנת לשאת את העומס הצירי הדו כיווני, יש צורך לשקול את הכוח המתאים על פי העומס הצירי במהלך ההתקנה.	מיסבים כדוריים עמוקים, התאם מסבי כדור מגע זוויתיים של זוג, מיסב כדור מגע זוויתי של שורה כפולה, מיסב כדור יישור עצמי, מיסבים גלילייםעם צלעות, מיסב רולר מחודד בשורה כפולה, מיסב רולר כדורי
מיסב קצה צף	משמש כדי למנוע את ההתפשטות וההתכווצות של הפיר שנגרם על ידי שינויי טמפרטורה במהלך הפעולה, ולהתאים את המיקום הצירי של המסב. מומלץ לבחור מסב שנושא רק את העומס הרדיאלי ואת הטבעת הפנימית ואת הטבעת החיצונית ניתן להפריד. בעת שימוש במסבים שאינם ניתנים להפרדה, בדרך כלל מאומצת התאמת סיווג בין הטבעת החיצונית לדיור, כך שכאשר הפיר מתרחב ומתכווץ בחום, ניתן להשתמש במסב כדי להימנע צירי.	סוג נפרד: מיסבים גליליים סוג שאינו ניתן להפרדה: מיסב כדור חריץ עמוק, מיסב כדור מגע זוויתי משולב(שילוב גב אל גב), מסבים כדוריים זוויתיים של שורה כפולה, מיסב כדור יישור עצמי, מסבי רולר מחודדים בשורה כפולה, מיסב רולר כדורי
כאשר הפיר אינו מבחין בין הקצה הקבוע לקצה הצף.	כאשר המרווח בין המסבים קטן וההשפעה של הרחבת פיר והתכווצות אינה גדולה, שני מיסבים כדוריים מגע זוויתי או מסבי רולר מחודדים שיכולים לעמוד בעומס צירי משמשים בתצורה פנים אל פנים או גב אל גב. כוונן את הסיווג הצירי לאחר ההתקנה עם אגוזים או מכונות כביסה.	מיסב כדור חריץ עמוק, מיסב כדור מגע זוויתי, מיסב כדור יישור עצמי, מיסב גלילי, (סוג NJ, סוג NF) מיסב רולר מחודד, מיסב רולר כדורי,
עבור פיר אנכי	הקצה הקבוע משתמש במסבים שיכולים לשאת עומס רדיאלי ועומס צירי בו-זמנית. כאשר העומס הצירי גדול, נעשה שימוש בכיוון הדחף ובמסב הרדיאלי יחד. באופן דומה, מסב שיכול לשאת רק את העומס הרדיאלי נבחר עבור הקצה הצף כדי למנוע הרחבה והתכווצות של הפיר.	סוף קבוע מיסב כדור מגע זוויתי משולב(גב אל גב) מסבי גלילה מחודדים בשורה כפולה מיסב דחףומיסב מוקדימשמשים יחד

כיצד לבחור סוגי מיסבים בהתאם ליישומים תעשייתיים שונים?

1. בחר מסבים עבורכלי מכונה:

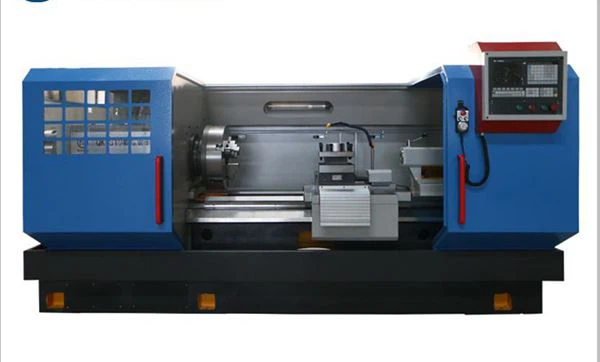

thread lathe

מחרטה להשחלת צנרת CNC

מכונת מחרטה CNC

מכונת כרסום CNC

מרכז הפנייה של CNC

מכונת שחיקה

וכו '.

עבור מסבי ציר כלי מכונה מדויקים, הציון המדויק צריך להיות טוב יותר P5, טוב יותר בדרגה P4, כיתה P2. סוגי המסבים הבאים נמצאים בשימוש נרחב בתעשיית כלי המכונה:

1）מיסבים כדוריים ליצירת קשר זוויתי

מיסבים כדוריים מגע זוויתי הם מסבים המרה של מיסבים כדוריים חריץ עמוק. הם מאופיינים במהירות סיבוב גבוהה, אשר יכול לשאת עומס רדיאלי עומס צירי באותו זמן והוא יכול גם לשאת עומס צירי טהור. קיבולת העומס הצירי שלה נקבעת על ידי זווית המגע, וגדלה עם הגדלת זווית המגע.

היתרונות של מיסבים כדוריים מגע זוויתי:

1. מבנה פשוט;

2. המהירות המסתובבת גבוהה יחסית;

3. מומנט החיכוך קטן יחסית;

4. זה יכול לשאת עומסים רדיאלי צירי בעת ובעונה אחת;

5. אותו ממד חיצוני גדול יותר מקיבולת העומס הדינמית והסטטית של מיסבים כדוריים עמוקים;

6. דיוק סיבוב גבוה ורעש נמוך.

2) מסבים גליליים NN:

מיסב רולר גלילי NN הוא נושא סוג אחד נפרד וקל להרכבה ופירוק. היתרונות של מסבים גליליים כפולים הםנוקשות גבוההודיוק גבוהכך שהם משמשים בדרך כלל כמסבי פיר ראשיים של כלי מכונה מדויקים.

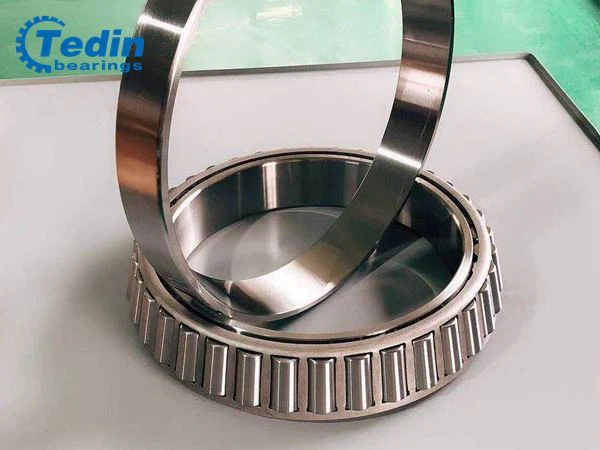

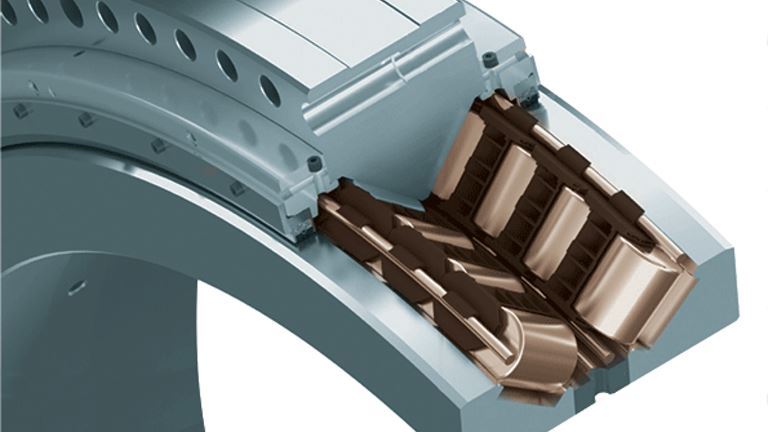

3) מסבי רולר מחודדים:

מסבי רולר מחודדים יכולים לעמוד בעומסים הרדיאליים והאקסיאליים המשולבים בהתבסס על הכיוון הרדיאלי. יכולת המסב תלויה בזווית מסלול המרוצים של הטבעת החיצונית, ככל שהזווית גדולה יותר, כך קיבולת המסב גדולה יותר.

4)מיסב כדור דחף דו-כיווני:

יתרונות:

דיוק גבוה, קשיחות טובה, שימון מספיק, עלייה בטמפרטורה נמוכה, מהירות גבוהה ופירוק נוח.

הם נמצאים בשימוש נרחב על צירים של כלי מכונה. מיסב זה יכול לשאת את העומס המשולב של עומס רדיאלי צירי בעת ובעונה אחת, ולהגביל את התזוזה הצירית של שני הצדדים של הפיר. הוא משמש לעתים קרובות בשילוב עם שני מסבי גלילי גלילי סדרת NN.

2. בחר מסבים עבור

שולחן סיבובי, מפרקי רובוט,

יחידות מסתובבות,ציוד רפואי,

מכשירי מדידה

סוגי המסבים הבאים נמצאים בשימוש נרחב בטבלאות סיבוביות מדויקות וברובוטים תעשייתיים:

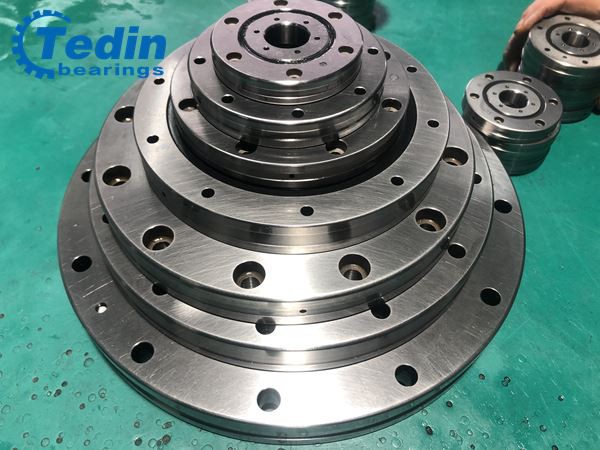

1) מסבי רולר מוצלבים:

דיוק גבוהכיתה פ5, פ4, פ2.

קשיחות גבוההנושא סדרה זה נטען מראש.:

עומס גבוהמסוגל לעמוד בעומס צירי דו-כיווני, עומס רדיאלי ורגע הטיה:

גודל קטןקטע דק, חיסכון במקום לכלי מכונה.

2) מסבי סיבובי YRT:

מבנה נושא הטבלה הסיבובית של YRT יכול לשאת עומס צירי דו-כיווני, עומס רדיאלי ורגע הטיה.

יישום:

טבלה סיבובית בדיוק גבוה,

מכונת כרסום,ראש אינדקס,

מכונת תחביב

כלי מכונת CNC.

3. בחר מסבים עבורתעשיית הפלדה, טחנות מתגלגלות

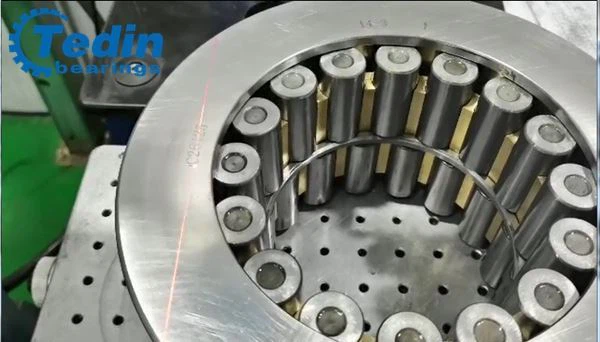

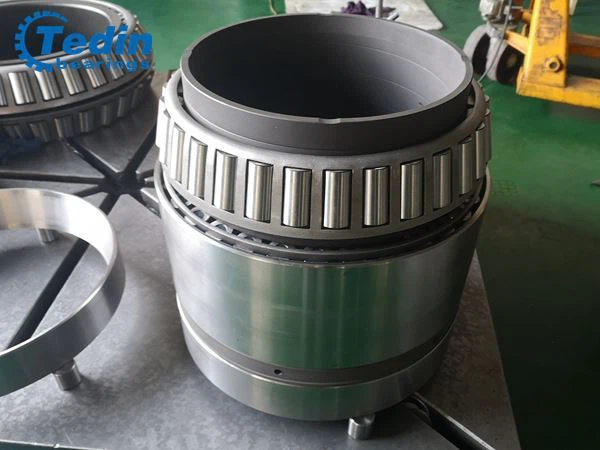

מיסבים לטחנות מתגלגלות חייביםעמידה בעומסים כבדים וסיבובים במהירות גבוההכמו גם סביבות הפעלה חמורות מאוד. בענפים שונים הם משמשים בתנאים קשים לכל דבר. לפיכך, הדרישות לחומר, למבנה ולדיוק של המסב מחמירות מאוד. טדין מייצרמסבי גלילה מחודדים בשורה כפולה,מסבי רולר מחודדים בעלי ארבע שורותו,מסבי גלילי בן ארבע שורותלטחנות רצועה חמות וטחנות רצועה קרה. עבורטחנת Z או טחנת סנדזימיר,טדין מייצרדמסבי גלילי בשורה oubleומסבים גליליים בעלי שלוש שורותעבור גלילי גיבוי.

יתרונותיו של טדין:

1.חומר טוהר גבוה:

פלדת יום או פלדה BAOSHAN GCr15SiMn, GCr18Mo, 100CrMo7-4, או פלדת OVAKO מיובאת;

2. דיוק גבוה:

עבור מסבי צוואר רול עבור טחנות מתגלגלות: ISO כיתה P5, P4;

עבור מסבי גליל גיבוי עבור Z-טחנות: ISO כיתה P4,

הפרש גובה הממשק של כל המסבים באותו פיר ≤ 0.005 מ"מ.

ההבדל בין עובי הקיר של מסבים סמוכים ≤ 0.002mm.

3. טבעת פנימית מוכתרת, מסלול מרוצים ורולרים:גלילים מחודדים של TRB:עם פרופיל לוגריתמי,

4. עם מבנה כלוב שתוכנן במיוחד.

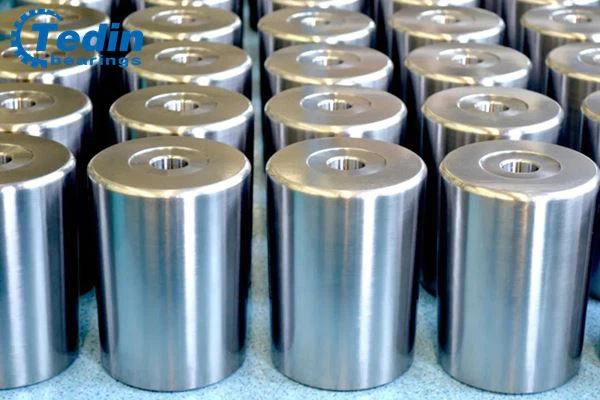

5. עקביות של פרופילים וגדלים רולר

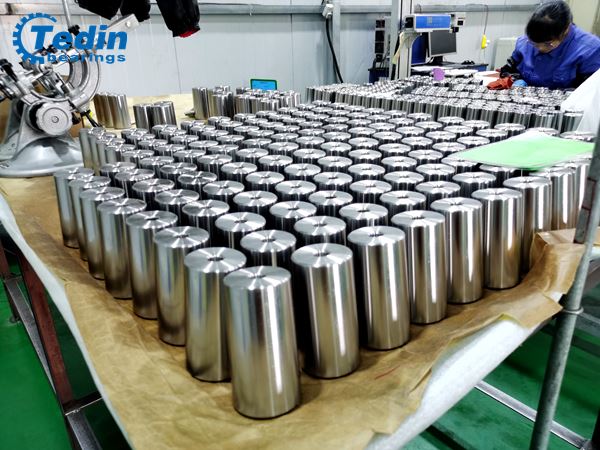

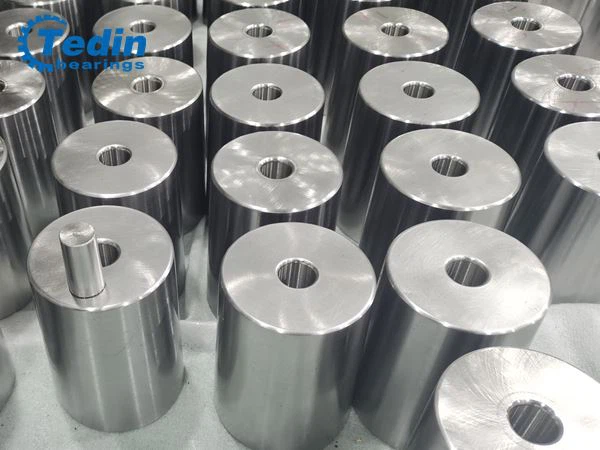

הגלילים המ מחודדים של השורה הכפולה ומסבי רולר מחודדים ארבע שורות מיוצרים לסובלנות מימדית וגיאומטרית כה קרובה שהם כמעט זהים. הדבר מספק חלוקת עומס אופטימלית, מפחית רעש ורטט ומאפשר להגדיר טעינה מראש בצורה מדויקת יותר.

6. חיי עייפות משופרים

7. רטט רעש מופחת

8. מבנים וממדים מותאמים אישית זמינים

מסבים לגלילי גיבוי:
