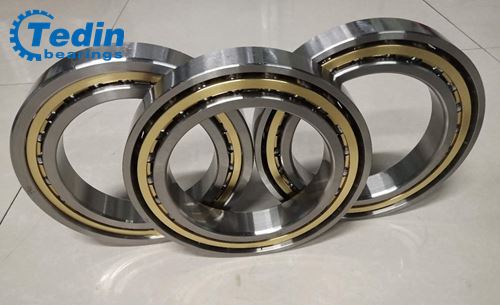

רוב שורה אחתמיסבי כדור מגע זוויתייםהם מיסבי כדור מגע זוויתיים שאינם ניתנים להפרדה. למסלול המירוץ של הטבעת יש מנעול, ולא ניתן להפריד בין שתי הטבעות. היקף היישום שונה בהתאם לזווית המגע. ככל שזווית המגע גדולה יותר, כך העומס הציר גדול יותר.
1. המשמעות שלזווית נושאת כדור מגע זוויתי
מיסבי כדור מגע זוויתיים יכולים לעמוד בכוח צירי וכוח רדיאלי בכיוון אחד בו זמנית. הזווית של מיסבי כדור המגע הזוויתי היא הזווית שנוצרת על ידי קו הכדור מפלדה של הנושא' ונקודות המגע של הטבעות הפנימיות והחיצוניות והכיוון הרדיאלי. קיימת זווית מסוימת בין קו החיבור בין הנקודות העליונות והתחתונות של האלמנט המתגלגל לכיוון הרדיאלי. ככל שזווית המגע גדולה יותר, כך יכולת הנשיאה הצירית גבוהה יותר; להיפך, ככל שהזווית קטנה יותר, כך הכוח הרדיאלי שהמסב יישא גדול יותר, וכוח הציר קטן יותר.
2, הבחנה בזווית נושאת כדור מגע זוויתי
1). זווית המגע היא 15 מעלות
הדגם של מיסב כדור המגע הזוויתי הוא 70,000C. מיסב כדור המגע הזוויתי יכול לשאת עומס רדיאלי ועומס צירי בו זמנית ויכול לעבוד במהירות גבוהה יותר. הקודים והמשמעויות של מיסבי כדור מגע זוויתי המיוצגים בזוויות מגע שונות הם גם שונים. מסבים בעלי דיוק גבוה ומהיר נפוצים בדרך כלל בעלי זווית מגע של 15 מעלות, הנושאת בעיקר כוח רדיאלי וחלק קטן מכוח צירי.
2). זווית המגע היא 25 מעלות
דגם מיסבי כדור המגע הזוויתי הוא 70,000 AC. מיסבי כדור מגע זוויתיים נושאים בעיקר עומסים צירית חד כיוונית גדולים יותר. ככל שזווית המגע גדולה יותר, כך יכולת העומס גדולה יותר. NSK מייצרת במיוחד מיסבים כאלה עם זווית מגע של 25 °, המיוצגת על ידי A5. כמה מותגים מכנים את זווית A5 כזווית AC.
3). זווית המגע היא 30 מעלות
מיסבי כדור מגע זוויתי בודדים יכולים לשאת עומס צירי רק בכיוון אחד. כאשר נושאת עומס רדיאלי, ייגרם הכוח הציר הנוסף ויש להפעיל את העומס ההפוך המתאים. לכן, סוג זה של מיסב משמש בדרך כלל בזוגות (פרטים גלוי: מדוע משתמשים במיסבי כדור מגע זוויתי בזוגות). מיסבי כדור מגע זוויתי בשורה כפולה יכולים לעמוד בעומסים משולבים דו -כיווניים רדיאליים וציריים ועומסי רגעים, הנשלטים על ידי עומסים רדיאליים. זה יכול להגביל את התזוזה הצירית של הפיר או הדיור לשני הכיוונים. זווית המגע היא 30 מעלות. כדור המגע הזוויתי דגם המסב הוא 70,000A.
4). זווית המגע היא 40 מעלות
למסב כדור המגע יש מהירות מגבלה גבוהה ויכול לשאת עומס רדיאלי ועומס צירי בו זמנית, ויכול לשאת גם עומס צירי טהור. כושר העומס הציר שלה נקבע על פי זווית המגע ועולה עם הגדלת זווית המגע. למיסב כדור המגע הזוויתי יש זווית מגע של 40 מעלות, והדגם של מיסב כדור המגע הזוויתי הוא 70,000B, כך שהוא יכול לשאת עומס צירי גדול ומתאים להתקנה אנכית של ציוד.
האמור לעיל הוא התשובה להבחנהמיסבי כדור מגע זוויתיים. מיסבי כדור המגע הזוויתיים עם זווית מגע של 30 מעלות הם מיסבי כדור מגע זוויתיים מכיוון שמסבים בשורה אחת יכולים לשאת רק כוח צירי בכיוון אחד, ואילו 30 מעלות מגע זוויתי מיסבי כדור יכולים לעמוד בפני כוחות צירית דו-כיוונית. מיסבי TEDIN מתמחים בייצור מיסבי כדור מגע זוויתיים במיוחד עם איכות מעולה וחיי שירות ארוכים. הם מתאימים לסביבות עבודה שונות. אתם מוזמנים לפנות אלינו לפרטים.
