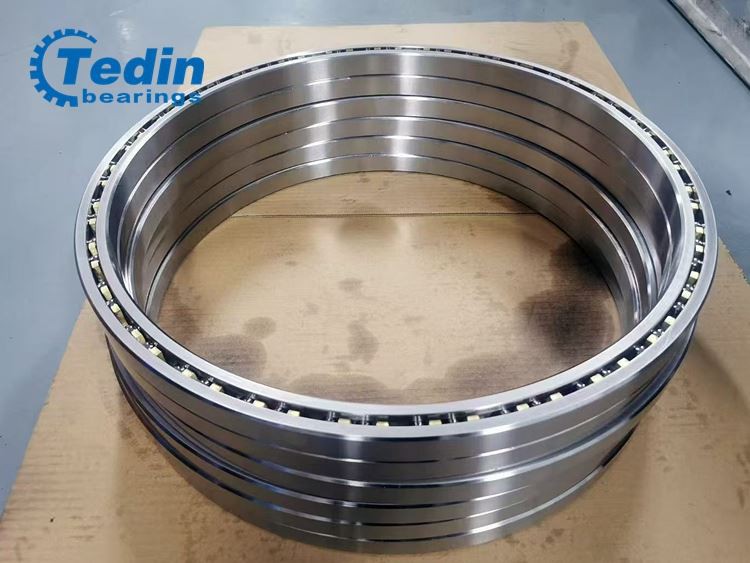

גבוה - מיסבי חתך דקים של דיוק לרובוטים תעשייתיים. עיצוב קל משקל, קומפקטי עם יכולת עומס גבוהה, מומנט חיכוך נמוך וחיי שירות ארוכים. ניתן להשיג בחריץ עמוק, איש קשר זוויתי וארבעה סוגי אנשי קשר של -, עם מספר אפשרויות סדרות פתוחות ואטומות.

סקירה כללית של מסבי חתך דקים

מסבי חתך דקים הם ארכיב מפתח ברובוטים תעשייתייםבמיוחד ביישומים משותפים קריטיים כמומרפק, פרק כף היד ומותנייםו בַּצַדמסבי גלילה גליליים חוציםהם מהסוגים הנושאים הנפוצים ביותר ברובוטיקה.

כאשר רובוטים תעשייתיים מתפתחים לעברעיצובים קלים וקומפקטיים, המסבים חייבים להשתלבחללי התקנה מוגבליםתוך כדי אספקתמשקל נמוך וביצועים גבוהיםו דרישת רובוטים מודרנייםיכולת עומס גבוהה, דיוק סיבוב גבוה, פעולה חלקה, מיקום מהיר, דיוק שניתן לחזרה, חיי שירות ארוכים ואמינות יוצאת דופן.

מדוע מסבי חתך דקים הם אידיאליים לרובוטיקה

מיסבי חתך דקים מיועדים במיוחד כדי לעמוד בדרישות אלה. הם מציעים:

דיוק גבוהלמיקום מדויק

עומס גבוה - יכולת נשיאהלמרות גודל קטן

מומנט חיכוך נמוךלאנרגיה - תנועה יעילה

קשיחות גבוההלשמור על יציבות תחת עומס

חיי שירות ארוכיםלהפחתת תחזוקה

תכונת עיצוב ייחודית היא שלהםקטע קבוע -- גודל החלק נשאר זהה בתוך כל סדרה, אפילו כאשר קוטר הנשא גדל. זה מבטיחיכולת עומס גדולה יותרבהשוואה למסבים קונבנציונליים בגודל דומה, מה שהופך אותם לאידיאליים עבורקומפקטי, גבוה - טוען מפרקי רובוט.

טווח טכני ותצורות

שווה - מסבי כדור דק של קטע דקזמינים ב:

7 סדרה פתוחהוכן5 סדרות אטומות
קוטר נשאטווח: 1 סנטימטר עד 40 אינץ '
Cross - מידות הקטע: מ- 0.1875 × 0.1875 אינץ 'ל- 1.000 × 1.000 אינץ'

שלושה סוגי עיצוב:

מסבי כדור חריץ עמוקים (סוג C)- תמכו הן בעומסים רדיאליים והן בעומסים צירים דו כיווניים
מיסבי כדור מגע זוויתיים (סוג)- מיועד לעומסים משולבים בכיוון אחד עם קיבולת מהירות גבוהה יותר
ארבעה - מסבי כדור מגע נקודה (סוג x)- מסוגל לשאת עומס רדיאלי, צירי (שני הכיוונים) והרגע בו זמנית

אפשרויות חומר:

GCR15 (פלדת כרום)לשימוש כללי - שימוש מדויק
נירוסטהלהתנגדות לקורוזיה בסביבות קשות

כל שלושת העיצובים הנושאים זמינים בסדרות שונות, כאשר בחירת הסדרה מבוססת עלCross - גודל החלקו גודל הכדור וספירה מתאימים לסדרה כדי להשיג יכולת עומס וביצועים אופטימליים.
