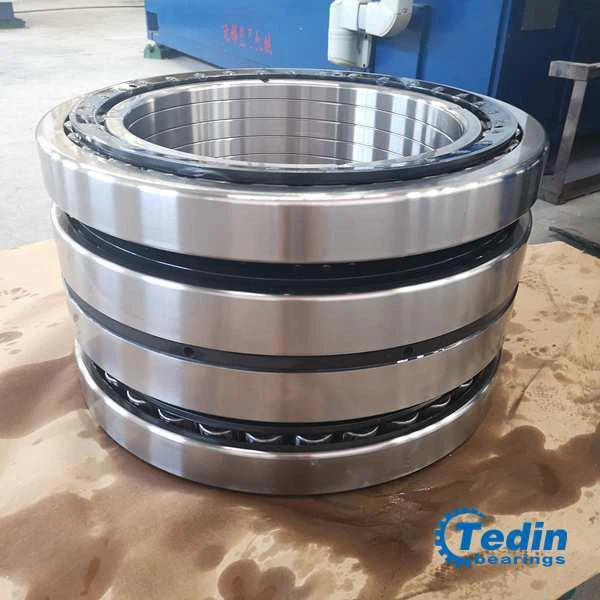

מיסבי רולר מחודדים בארבע שורות

מיסב גלילה מחודד ארבע שורות

תיאור מוצר

מיסבי רולר מחודדים בארבע שורות משמשים בעיקר בתצורת מיסבים של מפעלי גלגול עם מהירויות גלגול נמוכות עד בינוניות. בגלל העיצוב המיוחד שלו, המיסב יכול לעמוד בעומס הצירי בנוסף לעומס הרדיאלי המתרחש ביישומים כאלה. למיסב גלילה מחודד ארבע שורות יש גם כמה מבנים שונים בהתאם לתנאי הפעלה ספציפיים.

סוגי כלובים:

כלוב הטבעת הפלדה משמש בדרך כלל, כאשר קוטר המיסב הוא יותר מ-650 מ"מ, נעשה שימוש בכלוב ריתוך עמודי רולר.

יישומים:

מפעלי גלגול במהירות נמוכה ובינונית

התקנת מיסבי גלילה מחודדים בארבע שורות (התקנת מיסבי גלילה)

1. ההתאמה של הטבעת הפנימית של מיסב ההרים המחודד בן ארבע השורות וצוואר הגליל היא בדרך כלל עם פער. בעת ההתקנה, התקן תחילה את המיסב לתוך תיבת המיסבים, ולאחר מכן התקן את תיבת המיסב לתוך היומן.

2. הטבעת החיצונית של מיסב הגלגלות המחודד בן ארבע השורות והחור של תיבת המיסבים מותאמים גם הם באופן דינמי. ראשית, התקן את הטבעת החיצונית A לתוך תיבת המיסבים. ביציאה מהמפעל מודפסים סמלי תווים על הטבעת החיצונית, הטבעת הפנימית וטבעות המרווח הפנימיות והחיצוניות, ויש להתקין אותם בקופסת המיסבים לפי הסדר לפי סדר סמלי התווים במהלך ההתקנה. לא ניתן להחליף אותו באופן שרירותי כדי למנוע את שינוי מרווח המיסבים.

3. לאחר התקנת כל החלקים בקופסת המיסבים, הטבעת הפנימית והמרווח הפנימי, הטבעת החיצונית והמרווח החיצוני צמודים צירית.

4. מדוד את רוחב הרווח בין הקצה הקצה של הטבעת החיצונית לכיסוי תיבת המיסבים כדי לקבוע את עובי אטם האיטום המתאים.

סִיוֹמֶת:

ת: המבנה הפנימי השתנה

ב: זווית מגע מוגברת

X: ממדים חיצוניים מאמצים תקנים בינלאומיים

CD: טבעת חיצונית כפולה עם חור שמן או חריץ.

TD: טבעת פנימית כפולה עם חור מחודד.
