מיסבים זליריים עם הילוכים סליליים

TEDIN מייצרת מיסב מגע מותאם אישית של ארבע נקודות עם הילוכים סליליים חיצוניים, הילוך פנימי, הילוך חיצוני או ללא הילוך, בקוטר פנימי של 110-3000 מ"מ. הם נמצאים בשימוש נרחב במכונות הנדסיות, ציוד אוטומציה, מכונות בנייה, ציוד תברואה סביבתי, ספינה ונמל, מטלורגיה, הרמה, צבא, אנרגיית רוח, ציוד רפואי ותחומים אחרים.

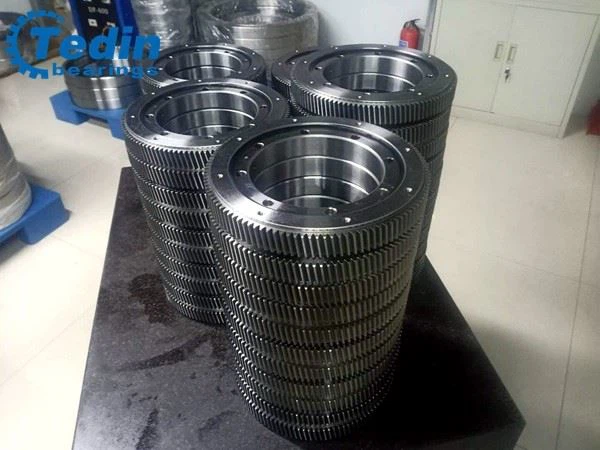

Slewing bearing with helical gears 011.10.181 P2

סוג מיסב: ארבע נקודות מגע כדור slewing נושאת עם הילוכים סליליים;

מבנה: השלמה מלאה, עם אטמים כפולים
סוג קוד: 011.10.181

דירוג דיוק: P2;

דירוג מדויק של הכדור: G5;

ממד: 140/233.8 * H 33.1mm;

דיוק סיבובי: 0.003;

דירוג הילוכים: ISO כיתה 6;

רץ מעגל גובה ההילוכים: 0.035;

יישום: ציוד בדיקות רפואיות COVID-19;

מאפיינים: דיוק גבוה, מהירות נמוכה, יציבות גבוהה, רעש נמוך יותר.

תכונות מיסב הכדור מגע של טדין ארבע נקודות:

1. עיצובי שורות בודדות ושורה כפולה

2. מערכת מסלול מרוצים אופציונלית שנטענה מראש ומרכזים

3. מאפשר עיצובים חזקים לתנאי יישום קשים

4. עיוותי צורה מופחתים במבנה ההרכבה

5. קיבולת עומס סטטית גבוהה יותר מאשר העיצוב הדומה של טבעות רולר מוצלבות

6. קטרים חיצוניים נעים בין 180 ל 3000 מ"מ

7. תוכנן לעתים קרובות בהתאם לדרישות הלקוח

8. משמש לעתים קרובות בטורבינות אנרגיית רוח, מנופים, מכונות בנייה, הנדסת מכונות ומכונות ייעודיות

Slewing bearing with helical gears

סוג שן פנימי שאינו סוג שן סוג שן חיצוני

מס' כיוון.			ממדי גבול			ממדי חור הרכבה
ללא שן	שן חיצונית	שן פנימית	ד	ד	H	D1	D2	Dn1 Dn2	Dm1 Dm2	ל	N
			מ"מ
010.20.200	011.20.200	—	280	120	60	248	152	16	M14 (שני)	28	12
010.20.224	011.20.224	—	304	144		272	176
010.20.250	011.20.250	—	330	170		29S	202				18
010.20.280	011.20.280	—	360	200		328	232
010.25.315	011.25315	013.25.315	408	222	70	372	258	18	M16 (שני)	32	20
010.25.355	011.25.355	013.25.355	448	262	70	412	298	18	M16 (שני)	32	20
010.25.400	011.25.400	013.25.400	493	307		457	343				24
010.25.450	011.25.450	013.25.450	543	357		507	393
010.30.500	011.30.500	013.30.500	602	398	80	566	434				20
	012.30.500	014.30.500
010.25.500	011.25.500	013.25.500
	012.25.500	014.25.500
010.30.560	011.30.560	013.30.560	662	458	80	626	494	18	M16 (שני)	32	20
	012.30.560	014.30.560
010.25.560	011.25.560	013.25.560
	012.25.560	014.25.560
010.30.630	011.30.630	013.30.630	732	528		696	564				24
	012.30.630	014.30.630
010.25.630	011.25.630	013.25.630
	012.25.630	014.25.630
010.30.710	011.30.710	013.30.710	812	608		776	644
	01230.710	014.30.710
010.25.710	011.25.710	013.25.710	812	608	80	776	644	18	M16 (שני)	32	24
	012.25.710	014.25.710
010.40.800	011.40.800	013.40.800	922	678	100	878	722	22	M20	40	30
	012.40.800	014.40.800
010.30.800	011.30.800	013.30.800
	012.30.800	014.30.800
010.40.900	011.40.900	013.40.900	1022	778		978	822
	012.40.900	014.40.900
010.30.900	011.30.900	013.30.900
	012.30.900	014.30.900
010.40.1000	011.40.1000	013.40.1000	1122	878	100	1078	922	22	M20	40	36
	012.40.1000	014.40.1000
010.30.1000	011.30.1000	013.30.1000
	01230.1000	014.30.1000
010.40.1120	011.40.1120	013.40.1120	1242	998		1198	1042
	012.40.1120	014.40.1120
010.30.1120	011.30.1120	013.30.1120
	012.30.1120	014.30.1120
010.45.1250	011.45.1250	013.45.1250	1390	1110	110	1337	1163	26	M24 (שני)	48	40
	012.45.1250	014.45.1250
