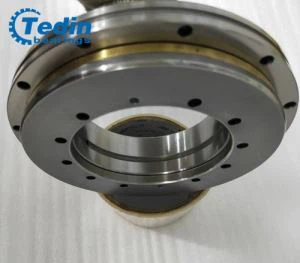

מיסבי שולחן סיבובי YRT

YRT rotary table bearings

מיסבי שולחן סיבוביים YRT שטחי מיסבים גליליים משולבים ציריים ורדיאליים, כולל שני מיסבי גלגלת מחט דחף ומסבי גליל גליליים רדיאליים בשילוב של עומס קדם צירי ורדיאלי. לנוחות ההובלה והתיקון, מהדקים שניים או שלושה ברגים סימטריים לשתי הטבעות על מנת למנוע גלילים וטבעות שיוצרים התנגשויות המשפיעות על דיוק הנושא.

מיסבי YRT משומנים על ידי שומן סבון מורכב ליתיום וניתן לשמן אותם דרך הטבעת החיצונית וטבעת ה- L. מיסבי YRT מסופקים עם אטמים. טמפרטורת הפעלה של מיסב שולחן סיבובי: מסבי שולחן סיבוביים מתאימים לטמפרטורת הפעלה בין 30 ° C עד 120 ° C.

לסוג זה יכולת נשיאה צירית ורדיאלית גבוהה. גמישות גבוהה ודיוק גבוה. זה מתאים לשולחן סיבובי, צ'אק וראש טחינה, כמו גם תצורת מיסב במדידה ובניסוי. לסוג מסוג זה יש גם דרישות גבוהות להתאמת חלקי ציוד. מומנט ההידוק של ברגי ההרכבה יישלט במהלך ההתקנה.

מיסבים מסדרה זו מתאימים ליישום המהיר במהירות נמוכה ותקופת סיבוב קצרה, ויש להם דרישות גבוהות יותר לגבי קשיחות ודיוק, למשל, שולחן עבודה סיבובי, ראש אינדקס וכו '.

תכונות של מסבי YRT:

דיוק גבוה: דיוק עם ציון P4, P2.
קיבולת עומס גבוהה: מסבי YRT יכולים לתמוך בעומס מקסימאלי, עומס רדיואלי ונטל.
קשיחות גבוהה: YRTseriesbearingsar With טעינה מראש.
מהירות גבוהה: YRTS שכבות מסוג יכולות להיות מיושמות במצב עבודה במהירות גבוהה.

התקנת מיסב:

1. הכניס את הנושא YRT לבית הנושא;

2. YRT Bearing and Bearing House הוא התאמת אישור;

3.הדק את ברגי ההרכבה החיצוניים בדרך הצלב;

4. לחץ על השולחן הסיבובי על מיסב YRT;

5. צד אחר של מיסב YRT מתחבר לאוגן;

6. שולחן רוטרי ונושא YRT הוא בכיווץ מתאים;

7. יישור אוגן. מיסב YRT、שולחן רוטרי;

8. הידוק ברגי הרכבה טבעתיים בדרך חוצה;

9. התחברהאוגן ומסבים לשולחן פטיפון עם ברגי הרכבה;

קטלוג נושאות YRT:

YRT bearing structure

מספר דגם	ממדי גבול								דירוג עומס בסיסי (KN)				מהירות הגבלה (גריז)	משקל (ק"ג
	ממדי גבול								עומס צירי		עומס רדיאלי
	d	D	H	H1	C	D1	J	J1	דִינָמִי	סטָטִי	דִינָמִי	סטָטִי
	יחידה ： מ"מ								Ca	קואה	Cr	קור	r / min
YRT50	50	126	30	20	10	105	63	116	38	158	28.5	49.5	440	1.6
YRT80	80	146	35	23.35	12	130	92	138	56	255	42.5	100	530	2.4
YRT100	100	185	38	25	12	160	112	170	76.5	415	47.5	120	430	4
YRT120	120	210	40	26	12	184	135	195	102	540	52	143	340	5.3
YRT150	150	240	40	26	12	214	165	225	112	630	56	170	320	6.2
YRT180	180	280	43	29	15	244	194	260	118	710	69.5	200	280	7.7
YRT200	200	300	45	30	15	274	215	285	120	765	81.5	220	260	9.7
YRT260	260	385	55	36.5	18	345	280	365	160	1060	93	290	200	18.3
YRT325	325	450	60	40	20	415	342	430	275	1930	120	345	170	25
YRT395	395	525	65	42.5	20	486	415	505	300	2280	186	655	140	33
YRT460	460	600	70	46	22	560	482	580	355	2800	200	765	120	45
YRT580	580	750	90	60	30	700	610	720	490	4250	228	965	80	89
YRT650	650	870	122	78	34	800	680	830	1040	8000	490	1800	65	170
YRT850	850	1095	124	80.5	37	1018	890	1055	1000	8650	455	1730	50	253
YRT950	950	1200	132	86	40	1130	990	1160	1290	11400	530	2040	40	312
YRT1030	1030	1300	145	92.5	40	1215	1075	1255	1380	12000	620	2650	39	375

מספר דגם	תיקון חורים								מגרשים	מומנט הידוק	מומנט חיכוך	דיוק סיבוב
	חורי טבעת פנימיתחורי טבעת פנימית
	תיקון חורים				תיקון חורים		חור חוט חילוץ
	d1	d2	a	כַּמוּת	d3	כַּמוּת	G	כַּמוּת	xt	Nm	Nm	אחר הצהריים
	מ"מ			כַּמוּת	מ"מ	כַּמוּת	G	כַּמוּת	כמות xt	Nm	Nm	אחר הצהריים
YRT50	5.6	—	—	12	5.6	12	—	—	12x30°	8.5	2.5	2
YRT80	5.6	10	4	12	4.6	12	—	—	12x30°	8.5	3	3
YRT100	5.6	10	5.4	18	5.6	15	M5	3	18 x 20°	8.5	3	3
YRT120	7	11	6.2	24	7	21	M8	3	24 x 15°	14	7	3
YRT150	7	11	6.2	36	7	33	M8	3	36x10°	14	10	3
YRT180	7	11	6.2	48	7	45	M8	3	48x7.5°	14	12	4
YRT200	7	11	6.2	48	7	45	M8	3	48x7.5°	14	14	4
YRT260	9.3	15	8.2	36	9.3	33	M12	3	36x10°	34	20	6
YRT325	9.3	15	8.2	36	9.3	33	M12	3	36x10°	34	40	6
YRT395	9.3	15	8.2	48	9.3	45	M12	3	48x7.5°	34	55	6
YRT460	9.3	15	8.2	48	9.3	45	M12	3	48x7.5°	34	70	6
YRT580	11.4	18	11	48	11.4	42	M12	6	48x7.5°	68	140	10
YRT650	14	20	13	48	14	42	M12	6	48x7.5°	116	200	10
YRT850	18	26	17	60	18	54	M16	6	60x6°	284	300	12
YRT950	18	26	17	60	18	54	M16	6	60x6°	284	600	12
YRT1030	18	26	17	72	18	66	M16	6	72x5°	284	800	12
