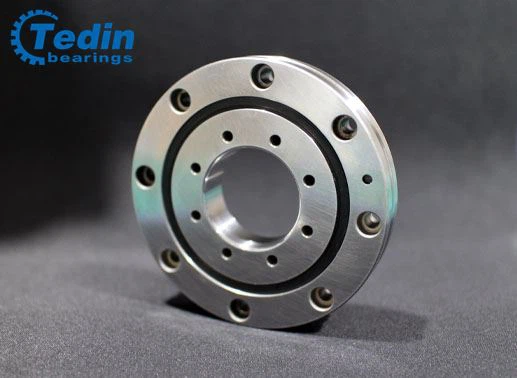

RU66 חוצה מיסב

RU66 חוצה מיסב
פרטים:
מספר הדגם: מיסב גלגלות RU66 RU66
מימד: 35*95*15 מ"מ, משקל: 0.62 ק"ג
חומר: GCR15/GCR15SIMN/100CR6
דיוק: P5/P4/P2
חלק מסתובב: טבעת פנימית/טבעת חיצונית
טעינת כיוון: Multi - עומס
מבנה: טבעת פנימית/חיצונית משולבת
שלח החקירה
להורדה
תיאור
פרמטרים טכניים

מיסב טדין מציע סדרות נושאות רולר צולבות RU66, יש לו טבעת פנימית משולבת וטבעת חיצונית, שייכת למסבים ברורים מדויקים, שנקרא גם מיסב פטיפון, טבעת נדנדה וכו '.

RU66 חוצה רולר הנושא מפרטים מפורטים:

RU crossed bearing Structure 1

סוג המדריך גלילים גליליים
שומר חלל גוּמִי
חור שמן כֵּן
אִטוּם Uu - nbr משני הצדדים
טיפול פני השטח (זמין) תחמוצת שחורה מטופלת, טיפול פני השטח של פוספט
מרווח רדיאלי CC0, C0
טמפרטורת עבודה -15 ~ 80 מעלות
פרמטרי RU66 הנושאים רולר
פיר דיה: 35 מ"מ
d 35 מ"מ
D 95 מ"מ
DP 66 מ"מ מעגל המגרש של רולר דיא.
B 15 מ"מ
d1 3.1 מ"מ
r/min 0.6 r/min מהירות סיבוב
DS (מקסימום) 59 גובה הכתף
DH (MIN) 74 גובה הכתף
CR 17.5 ק"ש דירוג עומס סטטי בסיסי
C0r 22.3 ק"ש דירוג עומס דינאמי בסיסי
מִסָה 0.62 ק"ג
PCD1 45 מ"מ
  8-M4 דרך חור הרכבה
PCD2 83 מ"מ
  8-φ4.5 קדח דרך,
φ8 נגד עומק 4.4
חור הרכבה




RU66 תכונות מיסב חוצות:

  1. קשיחות גבוהה. טבעת פנימית משולבת וטבעת חיצונית כדי להפוך את המיסב להיות בעל קשיחות גבוהה מאשר מיסבים מופרדים.

  2. עומדים עומסים רדיאליים, ציריים ורגעים בו זמנית.

  3. דיוק קשיחות וסיבוב גבוה, המבנה הקומפקטי מפחית את השפעת ההתקנה.

  4. אופטימיזציה של טעינה מוקדמת, קשיחות, גלילי מדריך דיוק גבוהים פועלים.

  5. חיסכון משמעותי במרחב ההתקנה. הטבעת הפנימית והטבעת החיצונית עם חורי הרכבה, כך שניתן יהיה להרכיב אותה בקלות למכשיר עם ברגים ללא צורך בדיור ובצלחת תיקון, ולכן ניתן להפוך את חלקי המיסב סביב קומפקטיים, מה שתורם למזעור וחיסכון במשקל של מכשירים.

  6. מרווח ניילון, אינרציה נמוכה, מומנט התחלה נמוך, קל לשליטה על אינדקס זווית



כיצד להשיג מחיר מדויק של מיסב הרים של RU חוצה?

1. ספר לנו את מספר הדגם כגון RU66, או RU SEREES ומידות: 35X95X15 מ"מ.

2. ספר לנו שהמיסב אטום או לא.

UU: אטום משני הצדדים;

U: רק צד אחד;

ללא סמל: פתוח.

3. ספר לנו את המרווח שאתה רוצה:

CC0: אישור שלילי (עם טעינה מוקדמת);

C0: אישור חיובי;

C1: פינוי חיובי (גדול מ- C0)



בדוק עוד דגמים שלRU חוצה מסבי גלילה.
