דגשים בביצועים

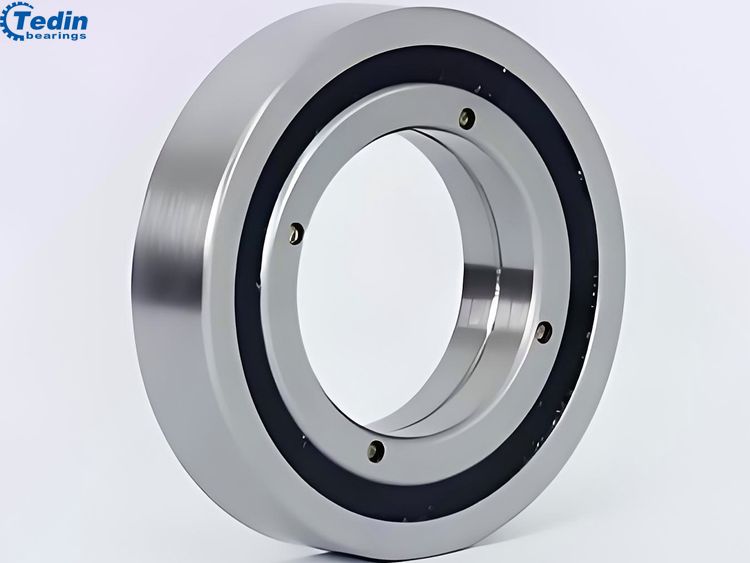

- מיסב הגלילה המוצלב RE4510 הוא מיסב קומפקטי ודיוק- גבוה שנועד לספק ביצועי סיבוב יוצאי דופן ביישומי שטח מוגבלים.-
- עם גלילים המסודרים בתבנית צולבת בין מסלולי מירוץ V-מחורצים, מיסב זה תומך בעומסים מכל הכיוונים, ומבטיח קשיחות ויציבות יוצאות דופן גם תחת תנועה מורכבת או רטט.
מפרט טכני
| דֶגֶם | RE4510 |
| קוטר פנימי (ד) | 45 מ"מ |
| קוטר חיצוני (D) | 70 מ"מ |
| קוטר גובה גלגלים (Dpw) | 58.5 מ"מ |
| רוחב (ב) | 10 מ"מ |
| Chamfer (rmin) | 0.6 |
| גודל כתף (ds) | 51 |
| גודל כתף (Dh) | 61.5 |
| דירוג עומס בסיסי (רדיאלי) Cr | 8.62 קילוואן |
| דירוג עומס בסיסי (רדיאלי) Cor | 11.3 קילוואן |
| מִשׁקָל | 0.17 ק"ג |
| אפשרויות ציון דיוק | P5 / P4 / P2 |
בדוק עוד סוג של מיסב רולר מוצלב RB
- הסדרת REתכונות אטבעת פנימית ניתנת להפרדה עם טבעת חיצונית משולבת, מה שהופך אותו מתאים ליישומים שבהם צריך להתקין או להתאים את הטבעת הפנימית באופן עצמאי תוך שמירה על יישור הטבעת החיצונית היציב. עיצוב זה תומך בסיבוב מדויק במכלולים קומפקטיים וקלים.
- הסדרת RBמשתמש ב-anטבעת פנימית משולבת עם טבעת חיצונית ניתנת להפרדה, המאפשר התקנת טבעת חיצונית קלה יותר ומציע קשיחות משופרת למערכות הדורשות תמיכת דיור יציבה. הוא משמש בדרך כלל במכונות דיוק עם דרישות קשיחות גבוהות יותר.
RE4510 מיסב גלילה מוצלב - שאלות נפוצות
האם ניתן להתאים את ה-RE4510 לסביבות מיוחדות?
כֵּן. ניתן להתאים אותו עם פלדת אל חלד או חומרים קרמיים, ציפויים מיוחדים, או שימון לחדר נקי כדי לעמוד בתנאים גבוהים של-טמפרטורות, ואקום או קורוזיביות.
כיצד מתפקד ה-RE4510 בעומסים משולבים?
הודות לעיצוב הגליל המוצלב שלו, הוא יכול להתמודד עם עומסים רדיאליים, ציריים ועומסי רגע בו זמנית, מה שמבטיח תנועה מאוזנת ויציבות מבנית גם במתח גבוה.
האם ה-RE4510 יכול להחליף סידורי מיסבים מרובים?
כֵּן. היכולת שלו לעמוד במספר כיווני עומס מאפשרת לו להחליף מיסבי מגע זוויתיים זוגיים, מה שמפחית הן את שטח ההרכבה והן את המשקל.
כיצד ה-RE4510 משפר את ביצועי המכונה?
העיצוב הקומפקטי ממזער סטיה ורעידות, משפר את יכולת החזרה ודיוק המיקום-הקריטי עבור אוטומציה, רובוטיקה ומערכות אופטיות.
